Szczegóły Produktu:
Zapłata:
|

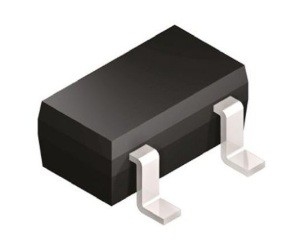

| MPN: | IRLML6402TRPBF | MFR: | Infineon |
|---|---|---|---|
| Kategoria: | MOSFET | Rozmiar: | 1,02*3,04*1,4 mm |
| Podkreślić: | MOSFET dużej mocy Si 20V,MOSFET dużej mocy P-CH,IRLML6402TRPBF |
||
| UE RoHS | Zgodny |
| ECCN (USA) | EAR99 |
| Stan części | Aktywny |
| Automobilowy | Nie |
| PPAP | Nie |
| Kategoria produktu | MOSFET mocy |
| Materiał | Si |
| Konfiguracja | Pojedynczy |
| Proces technologii | SZEŚCIOKĄTNY |
| Tryb kanału | Wzmocnienie |
| Typ kanału | P |
| Liczba elementów na chip | 1 |
| Maksymalne napięcie źródła drenażu (V) | 20 |
| Maksymalne napięcie źródła bramki (V) | ±12 |
| Maksymalne napięcie progowe bramki (V) | 1.2 |
| Temperatura złącza roboczego (°C) | -55 do 150 |
| Maksymalny ciągły prąd spustowy (A) | 3,7 |
| Maksymalny prąd upływu źródła bramki (nA) | 100 |
| Maksymalny IDSS (uA) | 1 |
| Maksymalna rezystancja źródła odpływu (MOhm) | 65 @ 4,5 V |
| Typowy ładunek bramki @ Vgs (nC) | 8@5V |
| Typowa bramka do drenażu (nC) | 2,8 |
| Typowa opłata od bramki do źródła (nC) | 1.2 |
| Typowy ładunek zwrotny (nC) | 11 |
| Typowa pojemność wejściowa @ Vds (pF) | 633@10V |
| Typowa pojemność transferu wstecznego @ Vds (pF) | 110@10V |
| Minimalne napięcie progowe bramki (V) | 0,4 |
| Typowa pojemność wyjściowa (pF) | 145 |
| Maksymalne rozpraszanie mocy (mW) | 1300 |
| Typowy czas upadku (ns) | 381 |
| Typowy czas narastania (ns) | 48 |
| Typowy czas opóźnienia wyłączenia (ns) | 588 |
| Typowy czas opóźnienia włączenia (ns) | 350 |
| Minimalna temperatura pracy (°C) | -55 |
| Maksymalna temperatura pracy (°C) | 150 |
| Opakowania | Taśma i rolka |
| Maksymalny impulsowy prąd spustowy przy TC=25°C (A) | 22 |
| Maksymalna rezystancja termiczna otoczenia złącza na płytce drukowanej (°C/W) | 100 |
| Typowe napięcie plateau bramki (V) | 1,9 |
| Typowy czas odzyskiwania wstecznego (ns) | 29 |
| Maksymalne napięcie przewodzenia diody (V) | 1.2 |
| Typowe napięcie progowe bramki (V) | 0,55 |
| Maksymalne dodatnie napięcie źródła bramki (V) | 12 |
| Liczba pinów | 3 |
| Standardowa nazwa pakietu | PIJUS |
| Pakiet dostawcy | SOT-23 |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 1,02 (maks.) |
| Długość opakowania | 3,04 (maks.) |
| Szerokość opakowania | 1,4 (maks.) |
| Zmieniono płytkę drukowaną | 3 |
| Kształt ołowiu | Skrzydło mewy |
