Szczegóły Produktu:
Zapłata:
|

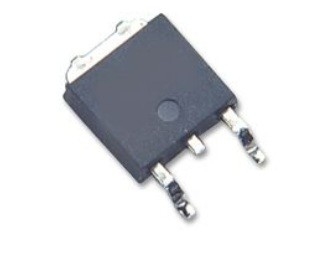

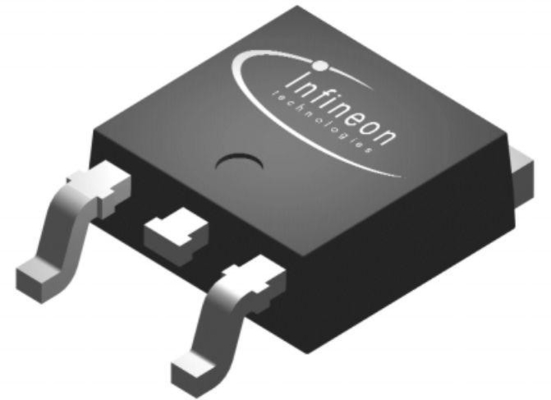

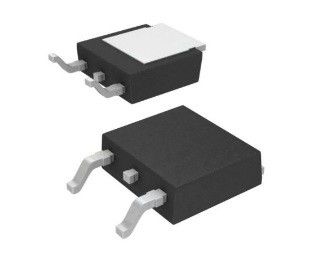

| MPN: | IPD90R1K2C3 | MFR: | Infineon |
|---|---|---|---|
| Kategoria: | MOSFET | Rozmiar: | 2,41 * 6,73 * 6,22 mm |
| Podkreślić: | IPD90R1K2C3 MOSFET dużej mocy,3-pinowy MOSFET dużej mocy,moduł Wifi AMPAK N-CH |
||
| UE RoHS | Zgodny z zwolnieniem |
| ECCN (USA) | EAR99 |
| Stan części | Aktywny |
| SVHC | TAk |
| SVHC przekracza próg | TAk |
| Automobilowy | Nie |
| PPAP | Nie |
| Kategoria produktu | MOSFET mocy |
| Konfiguracja | Pojedynczy |
| Proces technologii | CoolMOS |
| Tryb kanału | Wzmocnienie |
| Typ kanału | n |
| Liczba elementów na chip | 1 |
| Maksymalne napięcie źródła drenażu (V) | 900 |
| Maksymalne napięcie źródła bramki (V) | ±20 |
| Maksymalne napięcie progowe bramki (V) | 3,5 |
| Temperatura złącza roboczego (°C) | -55 do 150 |
| Maksymalny ciągły prąd spustowy (A) | 5.1 |
| Maksymalny prąd upływu źródła bramki (nA) | 100 |
| Maksymalny IDSS (uA) | 1 |
| Maksymalna rezystancja źródła odpływu (MOhm) | 1200 przy 10 V |
| Typowy ładunek bramki @ Vgs (nC) | 28@10V |
| Typowe ładowanie bramki przy 10 V (nC) | 28 |
| Typowa pojemność wejściowa @ Vds (pF) | 710@100V |
| Maksymalne rozpraszanie mocy (mW) | 83000 |
| Typowy czas upadku (ns) | 40 |
| Typowy czas narastania (ns) | 20 |
| Typowy czas opóźnienia wyłączenia (ns) | 400 |
| Typowy czas opóźnienia włączenia (ns) | 70 |
| Minimalna temperatura pracy (°C) | -55 |
| Maksymalna temperatura pracy (°C) | 150 |
| Opakowania | Taśma i rolka |
| Maksymalne dodatnie napięcie źródła bramki (V) | 20 |
| Maksymalne napięcie przewodzenia diody (V) | 1.2 |
| Liczba pinów | 3 |
| Standardowa nazwa pakietu | TO-252 |
| Pakiet dostawcy | DPAK |
| Montowanie | Montaż powierzchniowy |
| Wysokość opakowania | 2,41 (maks.) |
| Długość opakowania | 6,73 (maks.) |
| Szerokość opakowania | 6.22 (maks.) |
| Zmieniono płytkę drukowaną | 2 |
| Patka | Patka |
| Kształt ołowiu | Skrzydło mewy |
