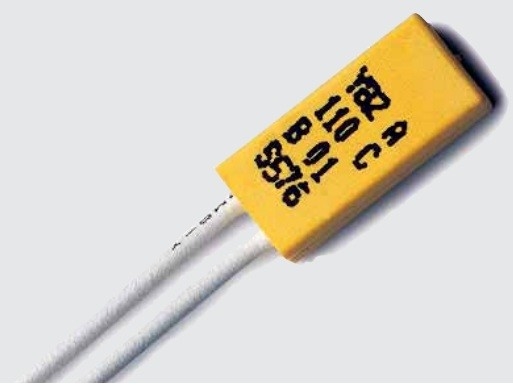

Y89-L-90-05-B08-170-6HA Wyłącznik ogranicznika temperatury z serii Y

Y89-L-90-05-B08-170-6HA Ogranicznik

Obszar zastosowania

Ogranicznik prądu i temperatury Y znajduje zastosowanie wszędzie tam, gdzie z jednej strony wymagane jest zabezpieczenie przed przegrzaniem i przetężeniem, a z drugiej strony

funkcja automatycznego resetowania urządzenia, które ma być chronione - po kolejnym okresie schładzania - jest niepożądana lub niedopuszczalna.

Funkcjonować

Ogranicznik prądu i temperatury Y działa w zależności od dowolnego dopływu prądu. Detekcja temperatury odbywa się za pomocą tarczy bimetalicznej, która została najpierw

zwymiarowane zgodnie z wymaganą temperaturą odcięcia.

Po osiągnięciu ustalonej temperatury odcięcia TA ten bimetalowy dysk przeskoczy, przerywając układ styków, a tym samym przerywając obwód elektryczny urządzenia, aby

być zabezpieczonym.

Aktualna czułość

Jeśli - prąd wzrośnie dwukrotnie lub więcej (np. prąd blokujący lub prąd zwarciowy), dodatkowy rezystor wewnątrz ogranicznika nagrzewa bimetal
